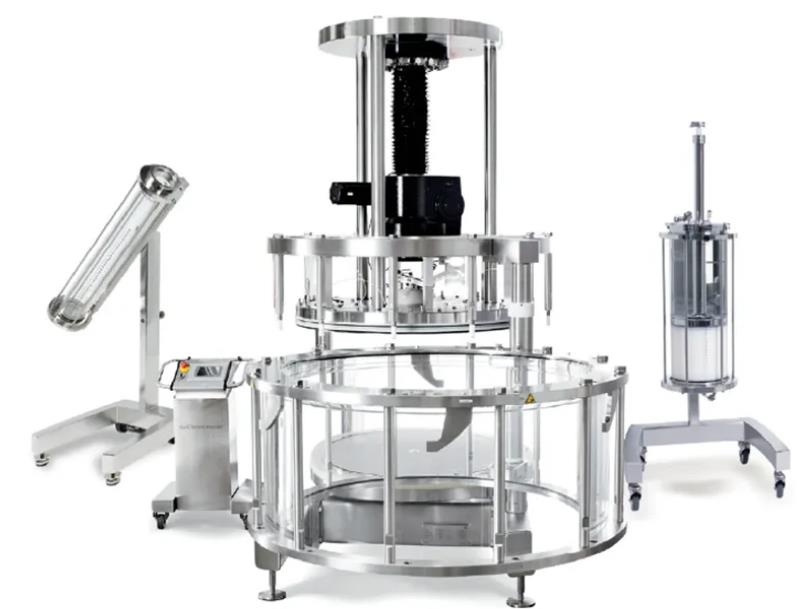

【儀器儀表網 專題推薦】對于層析柱來說，符合清潔驗證要求的設計都有哪些？我們以目前zui新的智能層析柱AxiChrom為例，為大家進行簡單介紹。

　　01

　　柱頭密封圈的設計

　　對于層析柱，在進行排氣和裝柱操作時，柱管是否處于密閉的狀態，會直接影響到柱管內環境，嚴重時甚至?xí)?dǎo)致層析柱和填料出現微生物污染的現象。對于目前部分市面上上采用的喇叭式敞口設計，它存在以下弊端：

　　1

　　層析柱不能密閉排氣，裝柱環境會影響柱管環境，有微生物污染的風險，不利于層析柱的清潔。

　　2

　　填料抽取過程中，碎填料極容易隨著水流進入到層析柱柱頭上端，下壓柱頭時，填料容易將柱壁劃傷，導致柱管表面變得粗糙，對于后期的清潔驗證有較大的影響。

　　AxiChrom特點：

　　AxiChromzhuan利設計的刮刀式密封圈，內層EPDM材質，保證較高的彈性。外層UHMWPE材質，摩擦系數小，運動過程中無脫落，實現動密封。

　　填料隨刮刀一起沿柱壁運動，保證填料不泄露。配合zhuan利排氣凹槽設計，可以將柱管內氣泡進行完全排除，避免層析柱殘存的氣泡影響純化的效果。

　　采用密閉式排氣，避免開放式排氣引入外來污染物的風險。

　　02

　　篩網設計

　　篩網作為層析柱zui重要的組件之一，它對于液流的分配起到了至關重要的作用，對于較大的層析柱，篩網的固定是一個棘手的問題，當然很多廠家會采用多鉚釘對篩網進行固定，通過這種方式來增加篩網的強度，但是其帶來的弊端則是液流分配不均一，嚴重影響層析的效果，也不利于對層析柱的清潔。

　　為保證液流分配和清潔效果，AxiChrom采用了無鉚接的篩網，通過對篩網內部進行合理設計，以保證其較好的強度。
