【儀器信息網(wǎng)  專題推薦】納米纖維素來源于木材或草等植物纖維，其具有良好的可再生性，力學性能等。作為一種新材料，在廣泛應用前，對它的安全性評價是必要的。本文參考NEDO課題項目“非食用植物源性化學品的制造工藝技術(shù)的開發(fā)/CNF安全性評價手段的開發(fā)”等案例，采用日立紫外-可見-近紅外分光光度計UH5700測定了纖維素納米晶(CNC)。

　　苯酚-硫酸法不需要特殊的試劑，操作簡單，使用日立UH5700能夠在488 nm處得到良好的特征峰，能夠?qū)崿F(xiàn)對單一種類納米纖維素的定量分析。

　　纖維素納米晶(CNC)的測定應用實例：

　　實驗樣品為使用TEMPO氧化制備的纖維素納米晶(CNC)和葡萄糖。利用苯酚-硫酸法對樣品進行測定1。苯酚-硫酸法的原理是通過對樣品進行酸分解，定量分析其分解產(chǎn)物。樣品處理過程如所示。

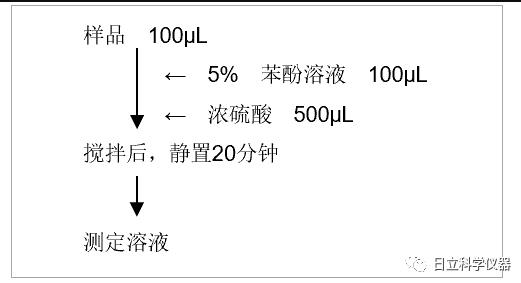

　　苯酚-硫酸法

　　由于待測樣品量較少，因此需要使用微量樣品池，并搭配微量樣品池用擋光板，可以測量340~600 μL左右的微量樣品。

　　微量樣品池及擋光板

　　測定結(jié)果如圖1所示，在488 nm處獲得了特征吸收峰，不同濃度的樣品與吸光度的關(guān)系如圖2所示。

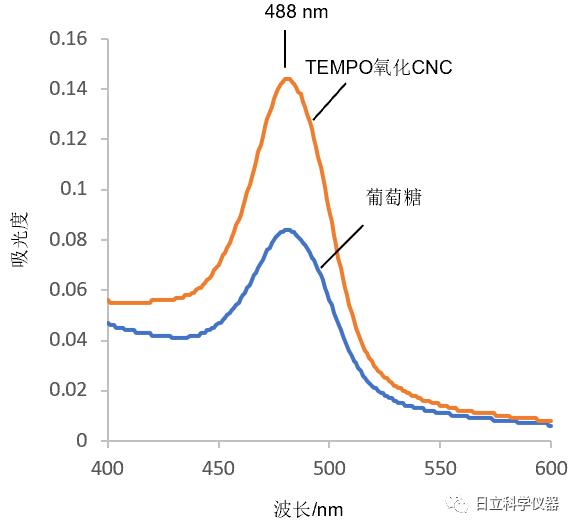

　　圖1 樣品的吸收光譜

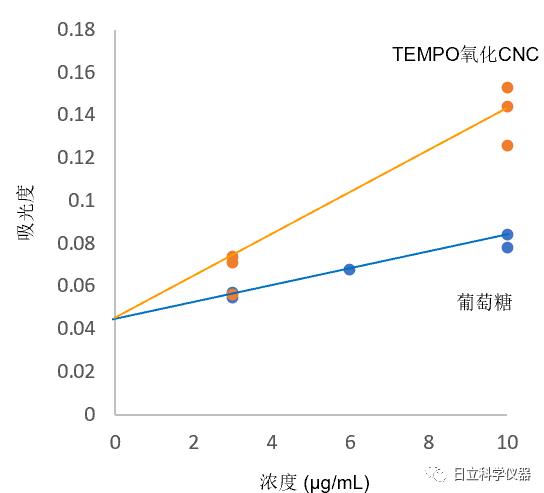

　　圖2 樣品濃度與吸光度的關(guān)系

　　由結(jié)果可以看出，使用紫外可見分光光度法可以對納米纖維素進行定量分析，但測量重現(xiàn)性較低，可能是由于樣品不純，因此，測量過程需要盡可能避免接觸紙巾、紡織布等纖維制品。
